Design with Behavior Viewpoint

Writer: Harim Kang

SW 설계에 관한 가이드라인을 글로 수록합니다. 해당 내용은 지능형 시스템(Intelligent System) 설계를 위한 가이드라인을 포함하고 있습니다.

앞서 소프트웨어 설계의 순서를 파악하시고자 한다면 다음의 링크를 통해 보고 와주세요!

2019/12/13 - [IT/SW Architecture] - 소프트웨어를 설계하는 방법 (1) - 설계 소개 및 순서

소프트웨어를 설계하는 방법 (1) - 설계 소개 및 순서

---

Behavior Viewpoint

---

Definition

시스템의 Dynamic behavior를 모델링하고 설계하는 순차적인 Guideline이다.
사용자 기준, 사용 순서 설계라고 보면 될 것 같다.
Activity Diagram, Sequence Diagram, State Machine Diagram, Timing Diagram, etc.

Goals

1. Refining the control flow of the whole system.
   • 전체 시스템의 흐름을 파악한다.
2. Choosing elements of the system requiring Detailed Control Flow
   • 전체 시스템 Control Flow에 필요한 요소들을 선정한다.
   • Use Case
   • Functional Component
   • Action
   • Activity
3. Designing the detailed control flow for selected elements
   • 구체적인 설계를 진행한다.

Behavior

• Aspect of Runtime Program Execution

  프로그램 실행의 전부

• Execution Flows

  실행 흐림

  • Sequential : 순차
  • Parallel : 병렬
  • Control, Decision, Repetition : 조건에 따른, 결정에 따른, 반복적인 모든 행동

---

Process of Behavior Viewpoint 요약

1. Observe Behavioral Characteristics
2. Refine Control Flow for Whole System
3. Choosing Elements for Detailed Control Flow
4. Defining Detailed Control Flow

---

Step 1. Observe Behavior Characteristics

• Behavior Characteristics
  • Explicit Invocation → 메뉴 선택을 통한 User Interaction Behavior
  • Event-based Invocation → Event Source, Event Sink 등을 통한 Behavior
  • Timer-based Invocation → 시간에 따른 Behavior
  • Parallel Processing → Fork (동시에 들어가는 것), Join (다시 합쳐지는 것) , 다중스레드, 병렬 처리
  • Close-Loop Control → loop를 통한 Control Behavior
  • Exception Handling-intensive → 예외 발생, 측정, 처리를 하는 Behavior
• For Intelligent System
  • Generation of ML Models → Explicit Invocation을 통해 선택 또는 실행을 시켜 훈련 & 모델 생성
  • Evaluating ML Models → Explicit Invocation을 통해 선택 또는 실행을 시켜 평가
  • Predicting ML Models → Explicit Invocation(원할 때 선택), Closed-Loop(연속적) 방식으로 목표 예측
  • Acquiring Feedbacks/Rating
  • Enhancing ML Models → Explicit Invocation 방식 또는 Event-Driven
    • Event 발생 시점 : Performance가 기준 아래로 내려가는 시점에 Event 발생

Step 2. Design the Main Control Flow

• Context-level의 Behavior View 먼저 작성 → 간단한 Activity Diagram 작성
• Activity Diagram에 Detail과 Precision 추가 → 복잡한 Activity Diagram 작성
• Behavior Characteristics 반영
• Use Case Diagram 과 Activity Diagram사이의 일관성을 유지한다.
  • Functionality == Control Flow
• Ex

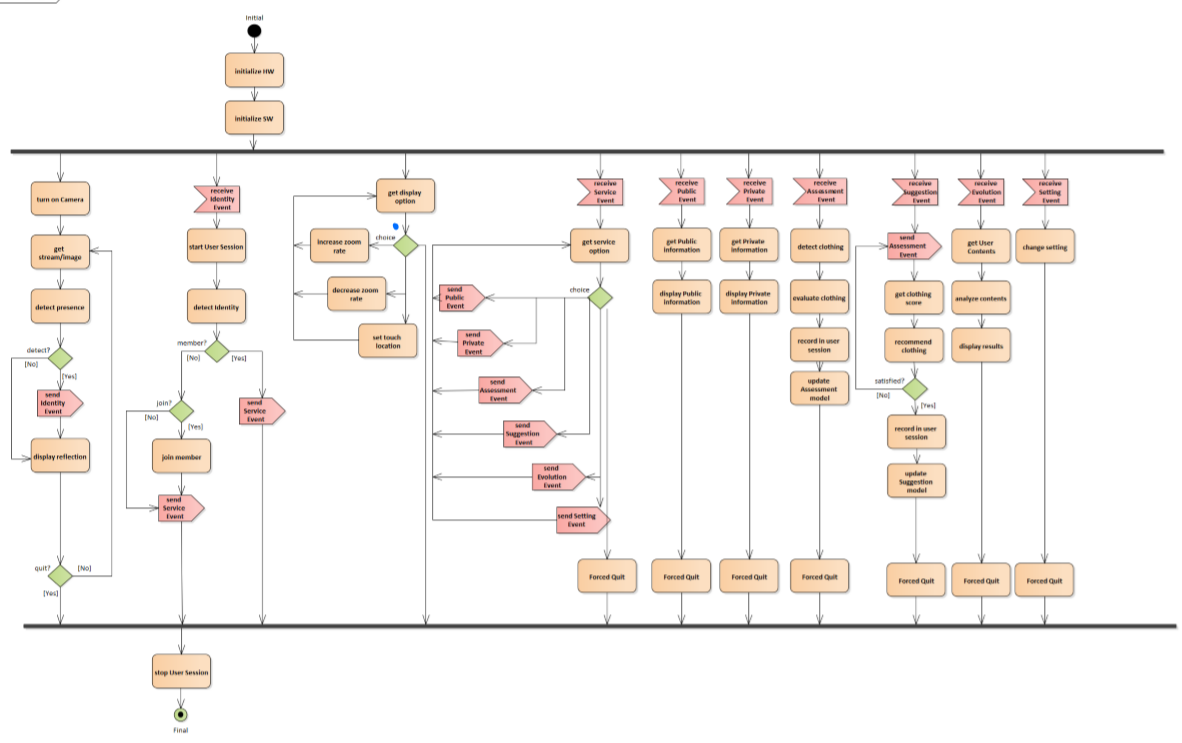

  Ex. Smart Mirror System

Step 3. Design the Detailed Control Flow

• Activity Diagram
• Sequence Diagram
• State Machine Diagram
• Timing Diagram
• BPMN
• Algorithm / Pseudocode
• Petri Net
• Process Specification
• TODO : 각 Diagram (특히 Activity)에 대한 구체적인 설명

틀린 내용은 댓글로 알려주세요! 저도 배우는 입장이라.. 이상한 부분이 있을지도..? ㅎㅎ
